AMCA210研磨测量台-最完整的风扇性能测试与标准流量产生装置
发布时间：2021.5.8

研磨测量（Wind tunnel）是一种产生不同风速，不同温度，不同流量人工模拟的有风测试环境，用于研究空气流经物体所产生的气动效应。研磨测量按照方向分为直立风洞，水平风洞，或者直立水平两用风洞，按照测试风速不同可以分为超音速风洞跨，音速风洞，亚音速风洞次，低速风洞。按照风洞的应用可以分为测试风扇PQ特性的风洞试验台，主要用于散热风扇、交流风扇、直流风扇、电脑CPU轴流风扇、鼓风机、离心风机的测试。用于流体力学研究的各种风速的实验室研磨测量台。用于电源，IGBT，芯片封装，微电子，散热模块，等等风洞测试仪

主要适用于：热测试、阻抗测试、流量测试

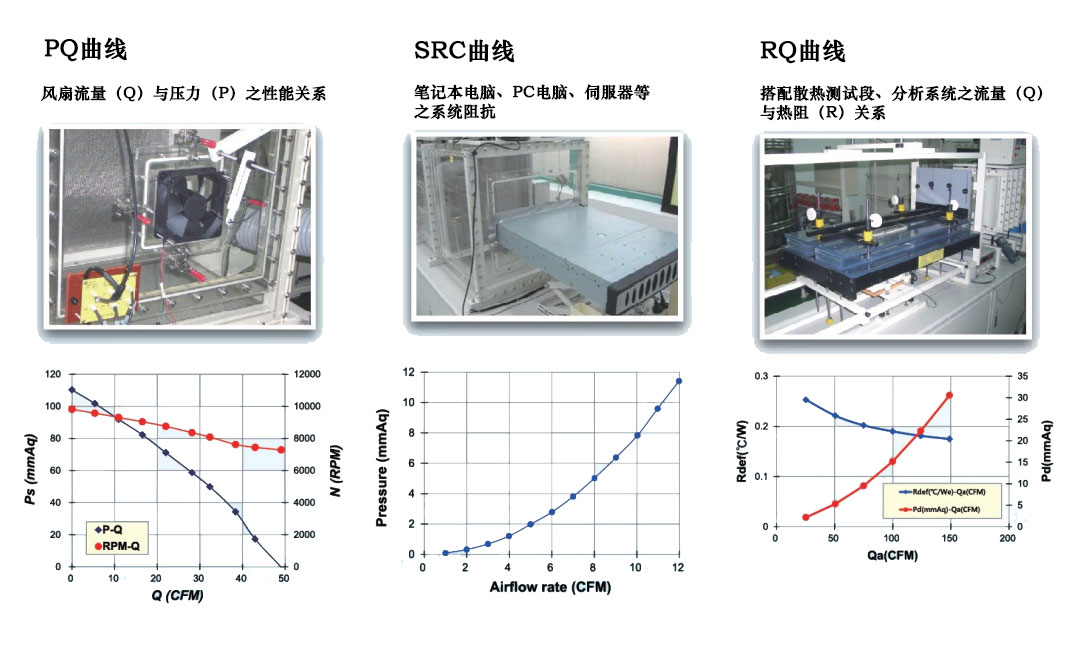

1、风扇与风扇组之静压和流量关系 (PQ)
2、系统阻抗曲线 (SRC)
3、散热模块之热阻与流量关系 (RQ)

根据以下标准设计制造：

(1) GB/T1236-2000
(2) AMCA210-99
(3) ISO5801-1997
(4) BS848
(5) DIN 24163
(6) JIS B 8330-1981

原理：

研磨测量台主要采用压差式风洞测量风量，采用多个流量喷嘴组合测试，喷嘴采用气缸自动封堵方式，喷嘴前后配有均流网装置，采用多喷嘴组合方式测量空气流量
单个喷嘴流量：QN=Cd * Un * An
多个喷嘴组合的流量：QT=∑QN

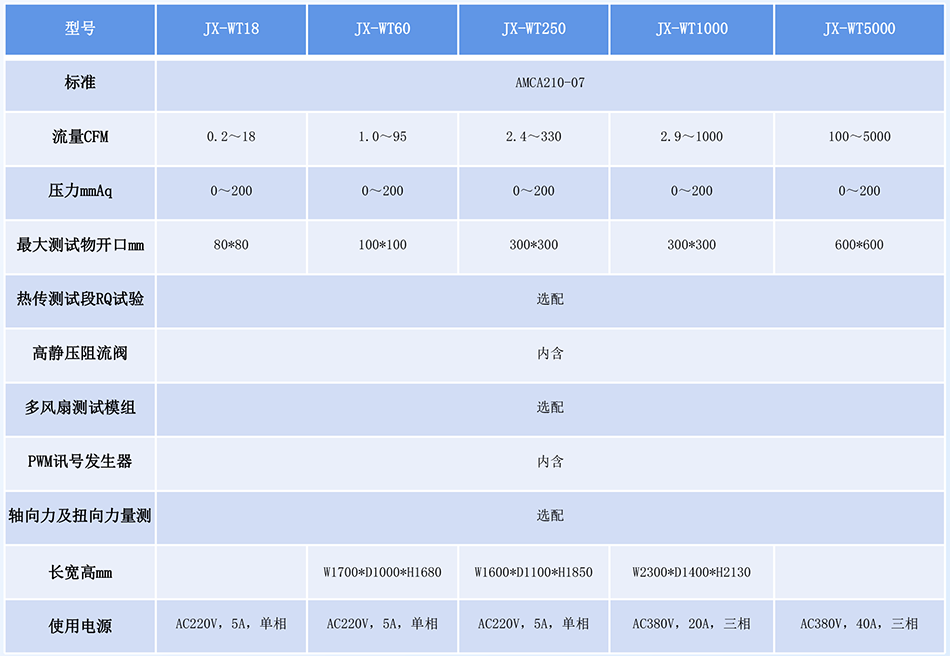

技术参数：

特点：

☆ 根据AMCA 210-07标准设计制造
☆ 全系统自动化控制
☆ 设备流量精度
☆ 风扇PQ5种测试模式
☆ 标准状态STP转换
☆ 高静压风扇测试
☆ 系统流阻曲线（SRC测试）
☆ 散热模组自动热阻-流量（R-Q）测试
☆ 品管-Cpk测试
☆ 品管-控制点（Operation Point）检查

应用案例：

系统阻抗测试

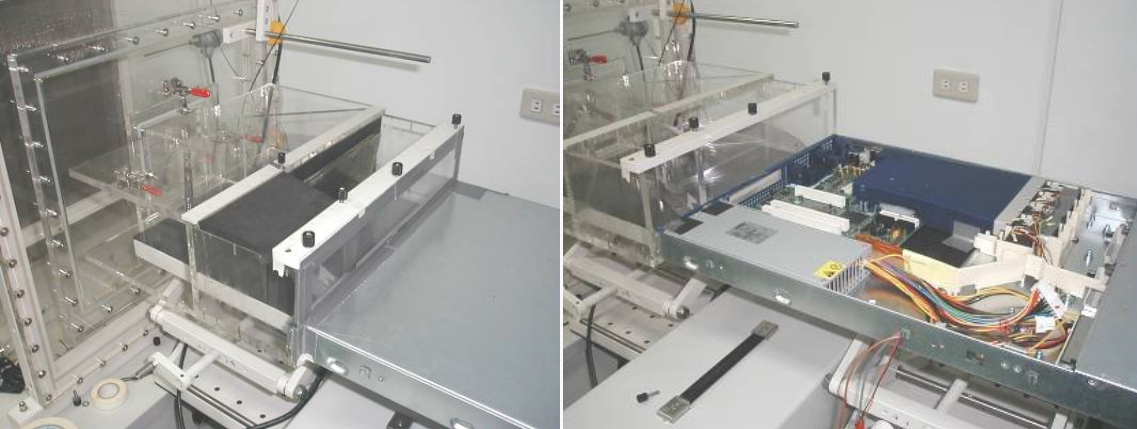

服务器热测试、阻抗测试、流量测试

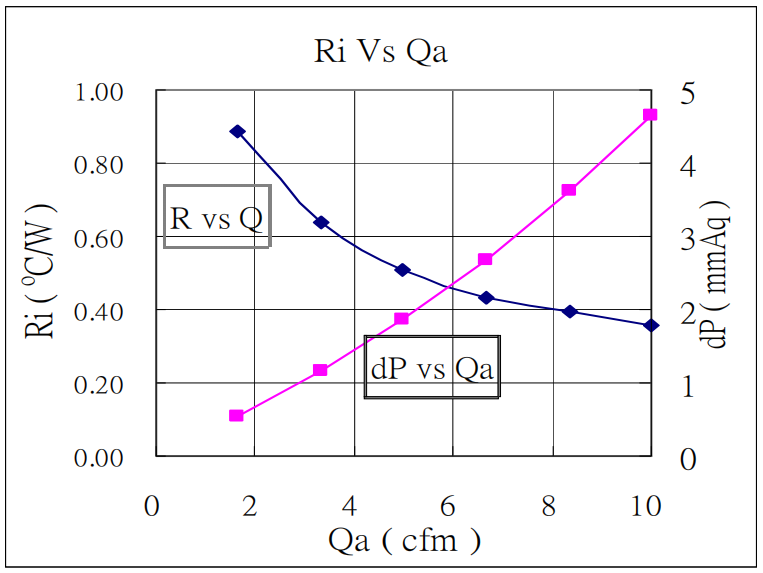

热阻曲线测试

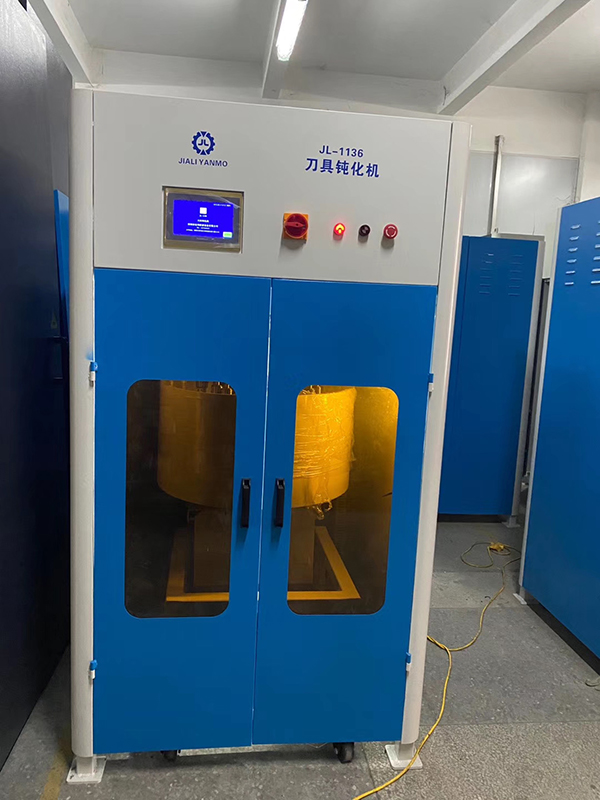

产品实拍：
